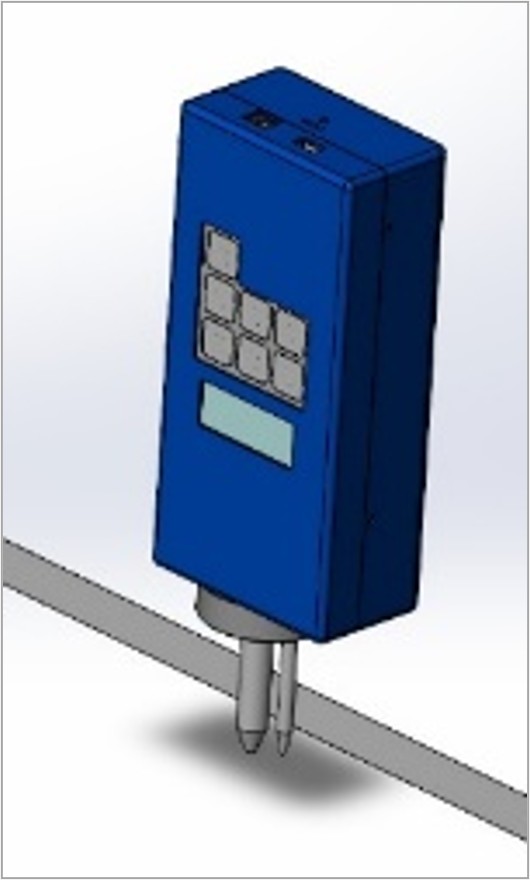

HD-510

ハンディータイプテンションセンサー

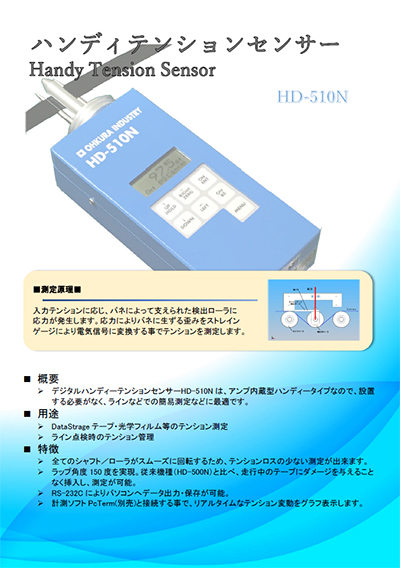

ハンディータイプのテンションセンサー『HD-510N』は、15mm幅程度のテープのテンションを測定するための測定器です。
中央の検出ローラーだけでなく、シャフト状のガイドピン2本も滑らかに回転するので、センサーを挿入してもテンションロスが少なく、正確なテンションが測定できます。
アンプ内蔵型ハンディータイプなので、アナライザーを別で用意せずにご使用いただけます。
その場でテンション値が確認できるため、テープ走行装置の日常点検などに最適です。

用途

DataStrageテープ・光学フィルム等のテンション測定
ライン点検時のテンション管理

【ハンディタイプテンションセンサーを用いた、フィルム走行系の定期点検】

一般的にはテンションセンサーなどの配置や組み込みが困難な、フィルムを使う製造装置において、
定期的に走行状態（テンション変動、テンション平均値）などを測定する際に、
片手で手軽に測定できるハンディテンションセンサーが利用されています。

測定対象（ワイヤ・フィルム）をローラー間に挿入
本体のLCD表示に張力値が即時表示
→ N、gfなど選択可能
必要に応じてピーク値保持／データ記録／出力
他のラインやセンサーと比較して調整・校正

特長

全てのシャフト／ローラーがスムーズに回転するため、テンションロスの少ない測定が出来ます。
ラップ角度150度を実現。従来機種（HD-500N）と比べ、走行中のテープにダメージを与えることなく挿入し、測定が可能。
RS-232Cによりパソコンへデータ出力・保存が可能。
計測ソフトPcTerm(別売)と接続する事で、リアルタイムなテンション変動をグラフ表示します。

機能

全てのシャフト／ローラーがスムーズに回転するため、テンションロスの少ない測定が出来ます。
ラップ角度150度を実現。従来機種（HD-500N）と比べ、走行中のテープにダメージを与えることなく挿入し、測定が可能。
RS-232Cによりパソコンへデータ出力・保存が可能。
計測ソフトPcTerm(別売)と接続する事で、リアルタイムなテンション変動をグラフ表示します。

概略仕様

型式(MODEL)	HD-510N
張力測定範囲	0-5N
ローラー長	30mm
許容テープ速度	5m/sec
共振周波数	100Hz以上
データ出力	USB(RS232C)
対応アナライザー	アンプ内蔵型
被測定物	15mm幅以下のフィルム
測定精度(+23℃±5℃)	指示値の±(3%+0.5gf)以内
検出部テンションロス	約3gf
ゼロ点ドリフト(+23℃±5℃)	±0.5% of F・S 以内
温度ドリフト(0℃～40℃)	±1.0% of F・S 以内
許容負荷	MAX 6N （600gf）
使用環境	0℃～+40℃ 湿度80%以内
サンプリング	1000Hz(1ms)
表示速度	2 回/秒(2Hz)
制御出力	RS-232C(USB 接続)
バッテリー連続駆動時間	約24時間
重量	約310g
